1、檢測距離80mm至800mm可調，本體配置可調距離旋鈕；
2、反應靈敏，響應時間≤20ms；
3、多種信號輸出可選，NPN、PNP、繼電器等；
4、外觀結實堅固，型材最薄部分厚度3mm；

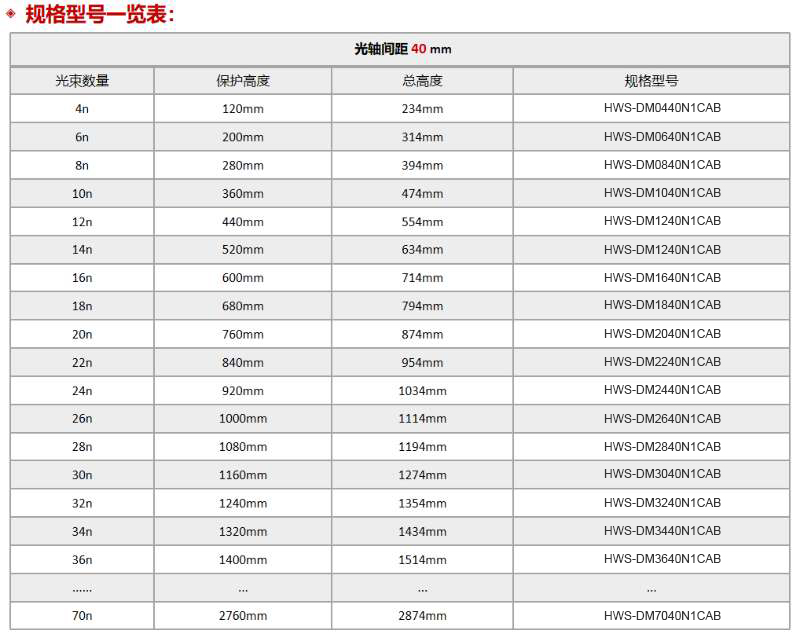

5、規格型號可選擇，光束數量4-70光束，保護高度120-2800mm；
6、主板與擴展板為SMT貼片設計處理、進口芯片、性能穩定；
|
光柵類型 |
漫反射型 |
|

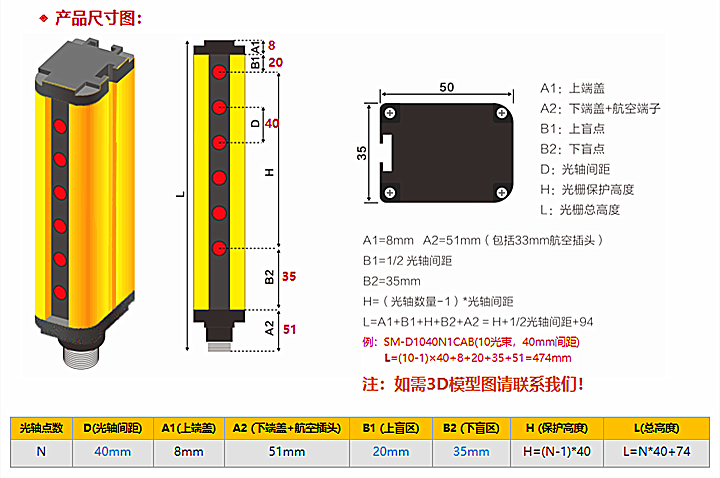

截面尺寸 |
35*50mm |
|
光束數量 |
4-70束(常規) |
|
光軸間距 |
40mm |
|
保護高度 |
120-2800mm（常規） |
|
對射距離 |
常規700mm，最遠可調800mm（感應物以手掌為準） |
|
電源電壓 |
DC24V±10% |
|
響應時間 |
≤20ms |
|
信號輸出 |
NPN/PNP/24V繼電器（可選） |
|
同步類型 |
光同步 |
|
外殼防護等級 |
IP63 / IP65（IE60529） |
|
連接類型 |
航插(3針/4針)/(3針/5針) |
|
負載電流 |
<120mA |
|
工作電流 |
<200mA |
|
紅外波長 |
紅外發光二極管940nm |
|
抗干擾能力 |
10000Lux |
|
主體外形材質 |
鋁合金/亞克力/聚酯 |
|
電路保護 |
反接保護/輸出短路保護/過載保護 |
|
消耗功率 |
3-8W |
|
工作溫度 |
-15℃--65℃ |
|
環境溫度 |
20C,RH≤85% |
|
介電強度 |
DC30V.5A |
|
絕緣電阻 |
＞100 MΩ |
|
外殼顏色 |
黃色 |
|
產品重量 |
隨著光柵高度（長度）而變化 |

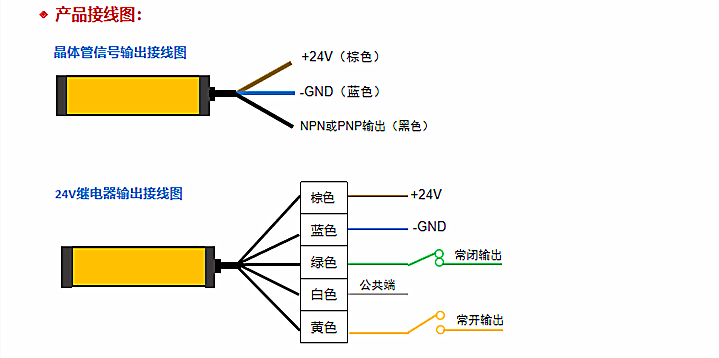

※ 根據機器設備的上位機或PLC選擇合適的輸出信號
| 輸出形式 | 光幕狀態 | 接收器指示燈 | 輸出晶體管狀態 | 電壓形式 | |
| NPN常閉 | 通光 | 亮綠燈 | ON | 輸出電平≤1V | 低電平 |
| 遮光 | 亮紅燈 | OFF | 懸空，漏電流≤2mA | ||
| NPN常開 | 通光 | 亮綠燈 | OFF | 懸空，漏電流≤2mA | |
| 遮光 | 亮紅燈 | ON | 輸出電平≤1V | ||
| PNP常閉 | 通光 | 亮綠燈 | ON | 輸出電平≤24V | 高電平 |
| 遮光 | 亮紅燈 | OFF | 懸空，漏電流≤2mA | ||
| PNP常開 | 通光 | 亮綠燈 | OFF | 懸空，漏電流≤2mA | |
| 遮光 | 亮紅燈 | ON | 輸出電平≤24V | ||
|
備注： NPN常閉：即正常通光時信號線輸出0V，遮光時無輸出。 NPN常開：即正常通光時無輸出，遮光時信號線輸出0V。 PNP常閉：即正常通光時信號線輸出24V，遮光時無輸出。PNP常開：即正常通光時無輸出，遮光時信號線輸出24V。 |
|||||
